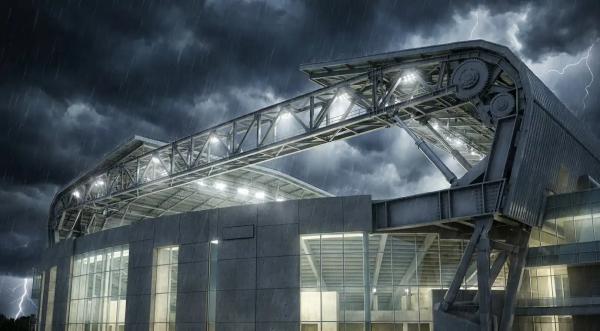

چگونه سقف های متحرک ورزشگاه ها با وزش بادهای شدید فرو نمی ریزند؟ - مجله تور مالزی

در این مقاله می خواهیم آنالیز کنیم که مهندسان چگونه با استفاده از اصول پیشرفته آیرودینامیک، طراحی های هوشمندانه سازه ای و سیستم های پایش لحظه ای، این غول های آهنی را در برابر بادهای شدید ایمن نگه می دارند. آیا واقعاً وزش باد با سرعت بالا می تواند مکانیزم های حرکتی سقف را قفل کند یا سیستم های کنترل هوشمند توانایی مقابله با این پدیده های طبیعی را دارند؟ پاسخ به این پرسش ها ما را به دنیایی از محاسبات پیچیده سازه ای و تکنولوژی های پیشرفته کنترل راهنمایی می نماید.

لیست مطالب

• نیروهای آیرودینامیکی و اثر مکش باد بر سقف استادیوم ها
• مکانیزم های قفل نماینده و مهارهای مکانیکی سنگین
• نقش حیاتی شبیه سازی های تونل باد در طراحی اولیه
• شبکه های حسگر هوشمند و ایستگاه های هواشناسی محلی
• استفاده از اتصالات انعطاف پذیر برای توزیع تنش های دینامیکی
• تاثیر هندسه منحنی و شیب سقف در انحراف جریان هوا
• سیستم های محرک هیدرولیکی و الکتریکی قدرتمند
• پروتکل های اضطراری و آستانه سرعت مجاز برای حرکت سقف
• پلیمرهای سبک وزن و متریال های نوین در پوشش سقف
• درس هایی از شکست های ساختاری و حوادث گذشته در دنیا
• نگهداری پیشگیرانه و بازرسی های دوره ای ریل ها و چرخ ها
• روینمودهای نوین و مصالح خودتنظیم شونده در آینده مهندسی

????مختصر و مفید

سقف های متحرک استادیوم ها با تکیه بر مکانیزم های قفل نماینده هیدرولیکی فوق سنگین و طراحی آیرودینامیکی پیشرفته در برابر بادهای شدید مقاومت می نمایند. این سازه ها مجهز به حسگرهای باد و سنسورهای التراسونیک هستند که سرعت و جهت باد را به صورت لحظه ای پایش نموده و در صورت تجاوز باد از مرزهای مجاز، حرکت سقف را متوقف و سیستم های قفل را فعال می نمایند. هندسه خاص سقف باعث انحراف نیروی مکش باد به سمت پی ها می گردد و اتصالات مفصلی به سازه اجازه می دهند بدون شکستگی، در برابر بارهای دینامیکی کمی جابه جا گردد.

نیروهای آیرودینامیکی و اثر مکش باد بر سقف استادیوم ها

هنگامی که باد با سرعت بالا به بدنه یک استادیوم برخورد می نماید، رفتار جریان هوا تغییر شکل می دهد و نیروهای پیچیده ای به سقف متحرک وارد می گردد. برخلاف تصور عمومی، بزرگ ترین خطری که سقف را تهدید می نماید فشار رو به پایین باد نیست، بلکه نیروی لیفت یا همان مکش آیرودینامیکی (Aerodynamic Lift) است که بر اساس اصل برنولی ایجاد می گردد. جریان هوایی که با سرعت بالا از روی سقف عبور می نماید، منطقه ای با فشار کم در بالای آن ایجاد نموده و هوای داخل استادیوم فشاری رو به بالا به سازه وارد می نماید که می تواند سقف را از جا بکند.

برای خنثی کردن این نیروی صعودی مخرب، مهندسان محاسبات دقیقی روی توزیع بار انجام می دهند تا مطمئن شوند وزن مرده سقف و سیستم های اتصال عمودی توانایی مقابله با این نیروی مکش را دارند. در زمان طوفان ها، این جریان های گردابی می توانند ارتعاشات شدیدی در پنل های متحرک ایجاد نمایند که اگر مهار نشوند، به خستگی مفرط فلز و در نهایت پارگی اتصالات منجر خواهد شد. شناخت دقیق این الگوهای آیرودینامیکی اولین قدم برای ایمن سازی این غول های چند ده هزار تنی است.

مکانیزم های قفل نماینده و مهارهای مکانیکی سنگین

سقف های متحرک برای جابه جایی روی ریل های بزرگی حرکت می نمایند، اما زمانی که سقف کاملاً بسته یا کاملاً باز است، نباید اجازه کوچک ترین حرکتی به آن داده گردد. سیستم های قفل نماینده مکانیکی ویژه که به پین های طوفان (Storm Pins) معروف هستند، سقف را به ستون های بتنی و فولادی اصلی استادیوم قفل می نمایند. این پین های فولادی با ابعاد بسیار بزرگ، بارهای افقی ناشی از باد را مستقیماً به پی عمیق ساختمان منتقل می نمایند و مانع از لغزش پنل ها روی ریل می شوند.

علاوه بر پین های مکانیکی، سیستم های ترمز هیدرولیکی فوق سنگین نیز در امتداد ریل ها تعبیه شده اند که با ایجاد نیروی اصطکاک بسیار بالا، مانع از حرکت ناخواسته چرخ ها بر اثر فشارهای جانبی باد می شوند. این سیستم های ایمنی به گونه ای طراحی شده اند که حتی در صورت قطع کامل برق استادیوم، به طور اتوماتیک و تحت نیروی فنرهای مکانیکی قدرتمند قفل می شوند تا ایمنی سازه تحت هر شرایطی حفظ گردد.

نقش حیاتی شبیه سازی های تونل باد در طراحی اولیه

پیش از اینکه حتی یک تیرآهن در محل استادیوم نصب گردد، ماکت های مینیاتوری دقیقی از کل سازه و بافت شهری اطراف آن ساخته شده و در تونل های باد پیشرفته مورد آزمایش قرار می گیرند. این آزمایش ها به مهندسان اجازه می دهند تا رفتار جریان هوا را در زوایای مختلف وزش باد شبیه سازی نموده و نقاطی از سقف را که تحت بیشترین تنش ها قرار می گیرند، شناسایی نمایند. این کار بهینه سازی توزیع جرم و مقاومت سازه را در فرآیند طراحی امکان پذیر می سازد.

با پیشرفت فناوری، مدل سازی های دینامیک سیالات محاسباتی (CFD) نیز به یاری شبیه سازی های فیزیکی آمده اند تا جریان های آشفته هوا را با جزئیات میلی متری تحلیل نمایند. این تحلیل های نرم افزاری به طراحان نشان می دهند که در طول باز و بسته شدن سقف، در فازهای میانی حرکت چه نیروهای پویایی به موتورها و ریل ها وارد می گردد و سیستم کنترل باید چگونه خود را با این تغییرات تطبیق دهد.

شبکه های حسگر هوشمند و ایستگاه های هواشناسی محلی

استادیوم های مدرن مجهز به شبکه ای از حسگرهای پیشرفته هستند که به عنوان سیستم عصبی سازه عمل می نمایند. بادسنج های التراسونیک نصب شده در بلندترین نقاط استادیوم، سرعت و جهت باد را به صورت صدم ثانیه ای مقدار گیری نموده و داده ها را به سیستم کنترل مرکزی ارسال می نمایند. در کنار این بادسنج ها، حسگرهای کرنش سنج (Strain Gauges) مقدار تنش و تغییر شکل های میکروسکوپی را در اعضای کلیدی سازه فلزی پایش می نمایند.

اگر سرعت باد از حد مجاز تعیین شده برای حرکت سقف فراتر رود، سیستم کنترل هوشمند به طور اتوماتیک دستور توقف عملیات باز یا بسته شدن را صادر می نماید. این شبکه حسگرها بعلاوه می توانند هرگونه عدم همترازی در چرخ ها یا افزایش غیرعادی اصطکاک در ریل ها را که ناشی از فشار جانبی باد است، بلافاصله شناسایی نموده و برای جلوگیری از آسیب های ساختاری، ترمزهای اضطراری را فعال نمایند.

استفاده از اتصالات انعطاف پذیر برای توزیع تنش های دینامیکی

ساختن یک سقف کاملاً صلب و سخت در برابر بادهای شدید یک اشتباه مهندسی بزرگ است؛ چرا که نیروهای بزرگ باد به راحتی می توانند سازه های بیش از حد صلب را دچار شکستگی و ترک خوردگی نمایند. به همین علت، مهندسان از اتصالات مفصلی و انعطاف پذیر استفاده می نمایند که اجازه می دهد سقف تحت بارهای باد کمی خم گردد و نوسان کند. این بازی میکروسکوپی و کنترل شده، انرژی باد را مستهلک نموده و مانع متمرکز شدن تنش در یک نقطه خاص می گردد.

این اتصالات متحرک معمولاً با استفاده از بلبرینگ های کروی پیشرفته و لرزه گیرهای الاستومری طراحی می شوند که تکان های ناشی از باد و زلزله را جذب می نمایند. به این ترتیب، سازه به جای مقاومت سخت و شنماینده، با جریان باد همراهی محدودی انجام می دهد تا بخش عمده ای از انرژی وارده بدون وارد کردن آسیب به بدنه اصلی تخلیه گردد.

تاثیر هندسه منحنی و شیب سقف در انحراف جریان هوا

شکل ظاهری و هندسه سقف های متحرک نقش کلیدی در کاهش مقاومت آنها در برابر باد ایفا می نماید. سقف های تخت بیشترین نیروی پستی و بلندی دینامیکی را تجربه می نمایند، به همین علت بیشتر استادیوم های مدرن دارای سقف های گنبدی شکل یا منحنی با شیب های ملایم هستند. این طراحی های آیرودینامیکی باعث می شوند که باد به راحتی سر خورده و از روی سقف عبور کند و نیروی درگ (Drag Force) کمتری ایجاد گردد.

بعلاوه، لبه های سقف به گونه ای طراحی می شوند که جریان های گردابه ای باد را به دور از بخش های حساس متحرک راهنمایی نمایند. با کاهش این گردبادهای موضعی در نزدیکی درزهای سقف، نوسان پنل ها به حداقل رسیده و پایداری کل سازه در شرایط طوفانی به شکل چشمگیری افزایش می یابد.

سیستم های محرک هیدرولیکی و الکتریکی قدرتمند

نیروی لازم برای حرکت دادن صفحات غول پیکر سقف متحرک به وسیله سیستم های محرک الکترومکانیکی یا هیدرولیکی بسیار قدرتمند تامین می گردد. این سیستم ها باید توانایی غلبه بر نیروی پس پسای باد در هنگام بسته شدن سقف را داشته باشند. چرخ های فولادی بزرگی که روی ریل حرکت می نمایند، مجهز به گیربکس های چندمرحله ای با گشتاور بالا هستند تا سرعت حرکت را به طور دقیق و یکنواخت کنترل نمایند.

سیستم های هیدرولیکی نیز با استفاده از جک های پیستونی فشار قوی، پایداری بی نظیری را در هنگام حرکت ارائه می دهند. مانیتورینگ مداوم جریان الکتریکی موتورها به مهندسان یاری می نماید تا بفهمند موتورها برای غلبه بر مقاومت باد چقدر تحت فشار هستند و در صورت احتیاج، سرعت حرکت را کاهش داده یا آن را متوقف نمایند.

پروتکل های اضطراری و آستانه سرعت مجاز برای حرکت سقف

هر استادیوم دارای پروتکل های ایمنی سختگیرانه ای است که بر اساس آزمایش های باد تدوین شده اند. به طور معمول، یک آستانه سرعت باد تعیین (مثلاً 60 تا 80 کیلومتر بر ساعت) تعریف می گردد که فراتر از آن، باز و بسته کردن سقف به طور کامل ممنوع است. اگر در حین برگزاری مسابقه باد ناگهانی شدیدی وزیدن بگیرد، اپراتورها باید سریعاً سقف را در نزدیک ترین حالت امن (کاملاً باز یا کاملاً بسته) قفل نمایند.

تصمیم گیری در این شرایط فقط بر عهده انسان نیست؛ بلکه نرم افزارهای اتوماتیک مدیریت ساختمان با ترکیب داده های پیش بینی هواشناسی محلی و حسگرهای استادیوم، سناریوهای بهینه را پیشنهاد می دهند. این کار از بروز خطاهای انسانی ناشی از اضطراب در شرایط بحرانی جلوگیری می نماید.

پلیمرهای سبک وزن و متریال های نوین در پوشش سقف

کاهش وزن مرده سقف متحرک یکی از برترین روش ها برای کاهش بارهای وارده بر سازه نگه دارنده است. در دهه های اخیر، استفاده از متریال های سنتی مانند ورق های ضخیم فلزی جای خود را به غشاهای پلیمری پیشرفته مانند ETFE (اتیلن تترافلوئورواتیلن) داده است. این ماده که بسیار سبک تر از شیشه و فلز است، مقاومت کششی فوق العاده ای در برابر وزش بادهای طوفانی دارد.

این غشاهای پلیمری به صورت بالشتک های بادی متورم طراحی می شوند که فشار داخلی آنها قابل تنظیم است. در صورت وزش بادهای شدید، فشار هوای داخل این بالشتک ها افزایش می یابد تا سختی سازه بیشتر شده و از لرزش و گسیختگی آن جلوگیری گردد.

درس هایی از شکست های ساختاری و حوادث گذشته در دنیا

تاریخ مهندسی استادیوم ها بدون حادثه نبوده است و بعضی شکست های گذشته درس های بزرگی به طراحان داده اند. به عنوان مثال، در بعضی استادیوم های قدیمی تر به علت عدم پیش بینی دقیق نیروهای نوسانی باد، صفحات پوششی سقف دچار گسیختگی شدند یا ریل های حرکتی به علت بارهای جانبی شدید تاب برداشتند. این حوادث نشان دادند که تغییر شکل های کوچک در درازمدت می توانند به فجایع بزرگی منجر شوند.

تحلیل این خرابی ها منجر به بازنگری در آیین نامه های طراحی سازه و در نظر گرفتن ضریب اطمینان بالاتر برای بارهای دینامیکی باد شد. امروزه طراحان از این تجربیات تلخ برای طراحی سیستم های پشتیبان چندگانه (Redundant Systems) استفاده می نمایند تا خرابی یک بخش منجر به سقوط کل سقف نگردد.

نگهداری پیشگیرانه و بازرسی های دوره ای ریل ها و چرخ ها

حتی برترین طراحی ها هم بدون برنامه های نگهداری منظم و دقیق در برابر فرسایش ناشی از باد و باران دوام نخواهند آورد. چرخ های فولادی، ریل های حرکتی، چرخ دنده ها و اتصالات مفصلی باید به طور مستمر روان کاری و بازرسی شوند. هرگونه انحراف بسیار جزئی در مسیر ریل ها به مرور زمان تحت فشارهای باد تشدید شده و می تواند حرکت سقف را مختل کند.

مهندسان نگهداری با استفاده از روش های تست غیرمخرب (NDT) مانند تست های التراسونیک و ذرات مغناطیسی، ترک های میکروسکوپی درون فلزات تحت استرس شدید را پیش از اینکه به شکستگی کامل منجر شوند، شناسایی و ترمیم می نمایند.

روینمودهای نوین و مصالح خودتنظیم شونده در آینده مهندسی

آینده طراحی سقف های متحرک به سمت هوشمندسازی هرچه بیشتر حرکت می نماید. محققان در حال کار روی مصالح هوشمندی هستند که می توانند سختی خود را متناسب با فشار وارده از سوی باد تغییر دهند. این سیستم های تطبیقی به سقف اجازه می دهند در بادهای ملایم منعطف و در طوفان های شدید به سرعت صلب و مقاوم شوند.

بعلاوه، تلفیق هوش مصنوعی با پیش بینی های هواشناسی به سیستم های مدیریت استادیوم اجازه می دهد تا ساعت ها قبل از رسیدن طوفان، برترین پیکربندی سازه ای را انتخاب نموده و با تنظیم زاویه پنل ها، نیروی باد را به حداقل برسانند. این فناوری ها ایمنی استادیوم های ورزشی آینده را وارد سطح جدیدی خواهند کرد.

جمع بندی نهایی

ایستادگی سقف های متحرک استادیوم ها در برابر تندبادها حاصل هم افزایی مهندسی آیرودینامیک، مصالح نوین و سیستم های کنترل هوشمند است. استفاده از مهاربندهای مکانیکی سنگین، هندسه بادشکن سقف ها و حسگرهای باد لحظه ای تضمین می نماید که این غول های فلزی حتی در شدیدترین شرایط جوی پایدار بمانند. توسعه مواد سبکی چون ETFE و ادغام الگوریتم های هوش مصنوعی در پیش بینی شرایط آب وهوا نشان می دهد که مهندسی سازه به طور مداوم در حال ارتقای مرزهای ایمنی است تا تجربه ای بی خطر را برای هزاران تماشاگر در سراسر دنیا رقم بزند.

سوالات متداول

1. آیا باد می تواند سقف متحرک استادیوم را در حالت نیمه باز متوقف کند؟

بله، در صورتی که سرعت باد در حین حرکت سقف از آستانه ایمنی مجاز عبور کند، سیستم اتوماتیک بلافاصله حرکت را متوقف می سازد. در این سناریو، ترمزهای اضطراری و پین های قفل نماینده موقت فعال می شوند تا سقف در شرایط فعلی خود کاملاً تثبیت گردد. اپراتورها تنها زمانی اجازه ادامه حرکت را می دهند که سرعت باد کاهش یافته و ایمنی مسیر تایید گردد. این پروتکل ها برای جلوگیری از وارد آمدن بارهای نامتقارن به ریل ها و موتورها طراحی شده اند.

2. پین های طوفان یا همان Storm Pins چگونه کار می نمایند؟

پین های طوفان قطعات استوانه ای شکل بسیار ضخیمی از جنس فولاد سخت شده هستند که به وسیله جک های هیدرولیکی حرکت می نمایند. هنگامی که سقف در موقعیت کاملاً باز یا بسته قرار می گیرد، این پین ها به داخل حفره های تعبیه شده در سازه بتنی اصلی استادیوم راهنمایی می شوند. این عمل اتصال مکانیکی بسیار صلب و مستحکمی ایجاد می نماید که اجازه نمی دهد نیروهای شدید باد سقف را روی ریل ها بلغزاند. این سیستم به عنوان خط دفاعی نهایی در برابر طوفان های سهمگین عمل می نماید.

3. چرا در ساخت سقف های متحرک مدرن از شیشه استفاده نمی گردد؟

شیشه علاوه بر وزن بسیار بالا، متریالی شنماینده است که در برابر لرزش های ناشی از باد مقاومت کمی دارد. سنگین بودن سقف شیشه ای احتیاجمند موتورها و ریل های بسیار بزرگ تر است که هزینه و خطر خرابی را به شدت افزایش می دهد. امروزه مهندسان به جای شیشه از پلیمرهای سبکی نظیر ETFE استفاده می نمایند که شفافیت بالایی دارند اما وزنشان کسری از شیشه است. این غشاهای پلیمری کشسانی بالایی دارند و در مواجهه با فشارهای دینامیکی طوفان خرد نمی شوند.

4. نوسان مجاز سقف های متحرک در بادهای شدید چقدر است؟

مقدار نوسان و جابه جایی مجاز سقف بستگی به ابعاد دهانه و نوع متریال به کار رفته در سازه دارد. به طور معمول، سازه های فولادی بزرگ به گونه ای طراحی می شوند که اجازه چند سانتی متر حرکت رفت و برگشتی کنترل شده را داشته باشند. این بازی اندک مانع از تجمع تنش در نقاط اتصال و گسیختگی جوش ها یا پیچ ها می گردد. لرزه گیرهای الاستومری و مفاصل مفصلی وظیفه جذب و مستهلک کردن این حرکات رفت و برگشتی را بر عهده دارند.

5. چگونه اثر مکش باد به سمت بالا روی سقف مهار می گردد؟

برای مقابله با اثر صعودی باد که تمایل به بلند کردن سقف دارد، مهندسان از کابل های کششی فولادی و مهارهای عمودی سنگین استفاده می نمایند. این سیستم ها نیروهای رو به بالا را مستقیماً به ستون ها و در نهایت فونداسیون عمیق استادیوم انتقال می دهند. بعلاوه شکل آیرودینامیکی و انحنای ملایم سقف به گونه ای طراحی می گردد که جریان باد کمترین اختلاف فشار را بین بالا و پایین سقف ایجاد کند. ترکیب وزن کنترل شده سقف و مهارهای عمودی مانع از جدا شدن پنل ها می گردد.

6. نقش بادبندها در پایداری جانبی سقف های متحرک چیست؟

بادبندهای متقاطع فولادی وظیفه مقاومت در برابر نیروهای افقی و جانبی ناشی از وزش بادهای پرسرعت را بر عهده دارند. این اعضای مورب با ایجاد صلبیت برشی در قاب های سازه، مانع از تغییر شکل های زاویه ای و فروپاشی جانبی پنل های متحرک می شوند. در سقف های بزرگ، این بادبندها بارها را از مرکز سقف جمع آوری نموده و به سمت ریل های کناری و تکیه گاه ها راهنمایی می نمایند. بدون حضور این سیستم های مهاربندی، قاب سقف تحت بارهای جانبی به راحتی دچار خمش و دفرمه شدن می گردد.

7. آیا رعد و برق همزمان با طوفان خطری برای سقف متحرک دارد؟

خیر، زیرا کل بدنه فلزی سقف متحرک به عنوان یک قفس فارادی بزرگ عمل نموده و به سیستم ارتینگ فوق العاده قوی استادیوم متصل است. در صورت برخورد صاعقه به سقف، جریان الکتریکی به طور ایمن به وسیله مسیرهای فلزی تعیین به درون زمین راهنمایی می گردد و آسیبی به تجهیزات برقی یا تماشاگران وارد نمی گردد. سیستم های کنترلی و حسگرها نیز با عایق های فیبر نوری و محافظ های نوسان ولتاژ در برابر نویزهای ناشی از صاعقه محافظت می شوند.
